結構原理

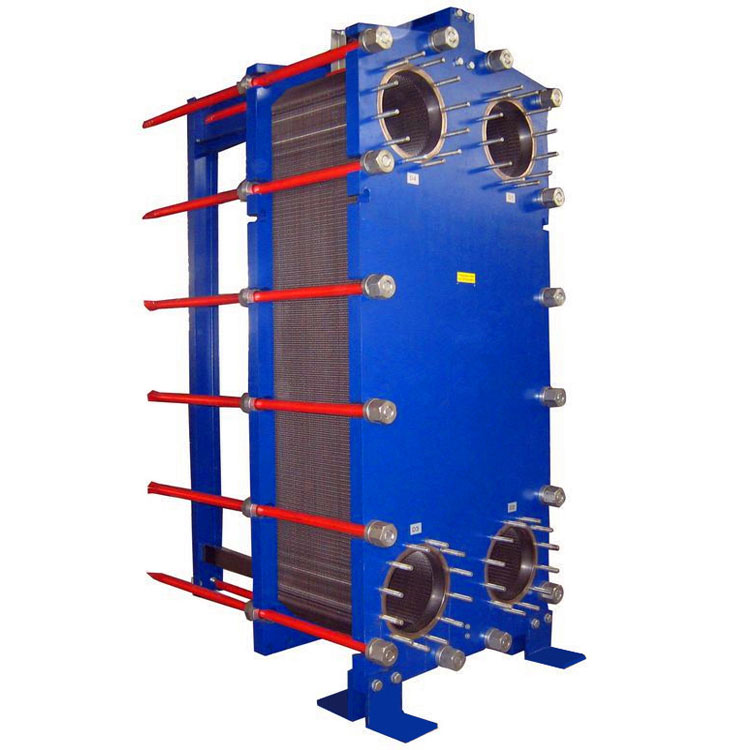

可拆卸板式換熱器是由一組帶有波紋的金屬板片組成，板片上開有孔，供進行熱量交換的兩種介質通過。板片上安裝有密封膠墊，將流體通道密封，并引導流體交替的流至各自的通道內。金屬板片安裝在帶有固定板和活動板的框架內，并用緊固螺絲夾緊。
流體的物流特性、流量、壓力降、溫度差決定了換熱器所需的板片數量和尺寸大小。

特點
可拆卸板式換熱器具有傳熱效率高，對數平均溫差大，末端溫差小，結構緊湊，占地面積小的優點，可以方便地調整換熱面積和流程形式。同時，具有經濟性好，可靠性高，清洗、維修方便的特點。

適用范圍


可拆卸板式換熱器廣泛應用在電力、機械、冶金、石油化工、紡織、食品、造紙、制藥、空調、船舶及造紙等多個應用領域。

技術參數

可拆卸板式換熱器板片和密封膠墊的材料，可根據使用工況進行選擇，常用的板片材料有不銹鋼、銅合金、鈦、鈦鈀合金Ti-PD、鎳Inconel、Hastelloy C-276、SMO254等；常用的密封膠墊有丁腈橡膠N、三元乙丙橡膠E、氟橡膠F、氯丁橡膠C、硅橡膠Q等。
產品的設計壓力為2.5MPa以內；設計溫度為-50℃-230℃。
