螺旋扁管

螺旋扁管（扭曲管）

      螺旋扁管（Twisted tube）是瑞典Alards公司首先提出、美國Koch Heat Transfer Company, LP公司經過改進的一種強化換熱管。

螺旋扁管強化傳熱原理螺旋扁管結構及制造

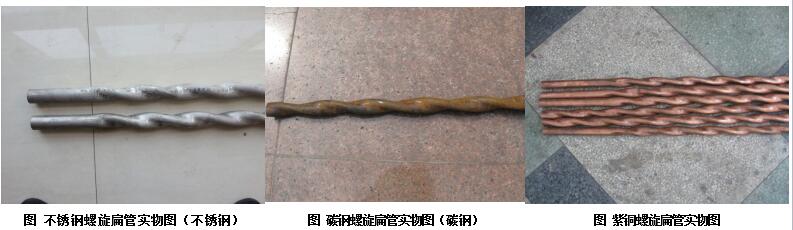

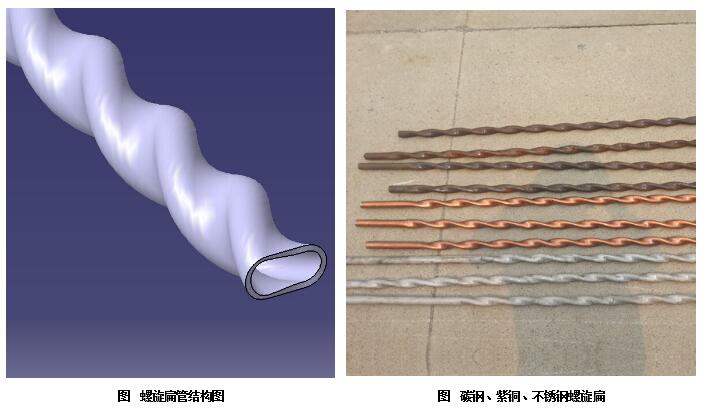

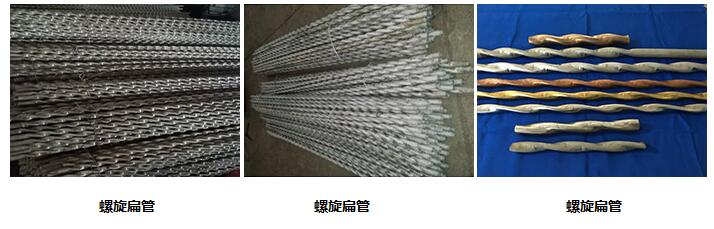

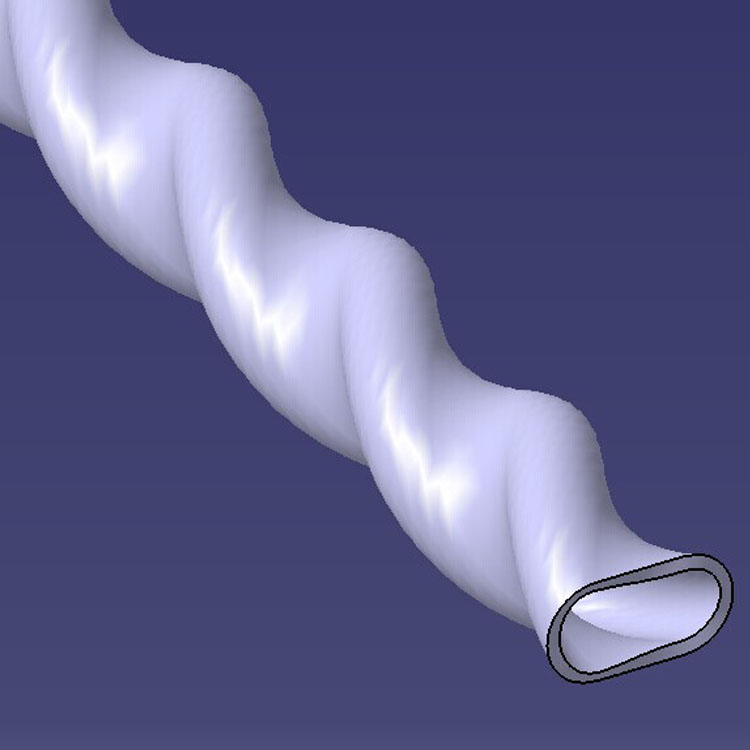

      螺旋扁管結構特點是管子換熱段的任一截面均為橢圓，當組裝成換熱器時可以是混合管束（即螺旋扁管與光滑管混合使用），也可以是純螺旋扁管束。
      其制造過程由“壓偏”和“扭曲”兩個成形過程完成，管子截面類似橢圓，橢圓的長短軸比根據換熱管管程和殼程的流速設計確定，當管程流量較低時，可增大長短軸之比，減少流通截面以提高流速。

      螺旋扁管獨特的結構能使管程和殼程流體同時處于螺旋運動，促湍流程度增強。螺旋扁管換熱器比普通換熱器的總傳熱系數高40%，而壓力降幾乎相等。

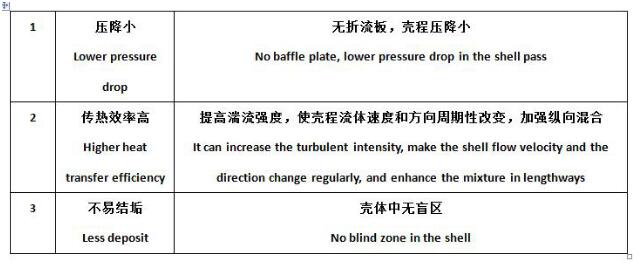

螺旋扁管換熱優點

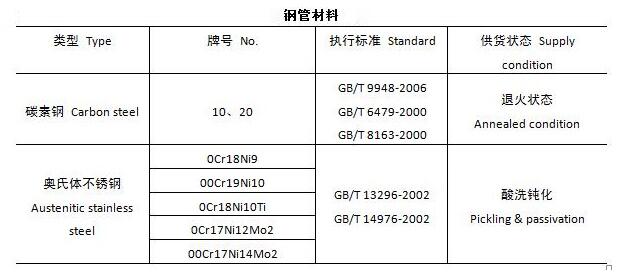

 制造螺旋扁管換熱管的無縫鋼管應采用整根管子，不允許拼接。常用鋼管的材料見表

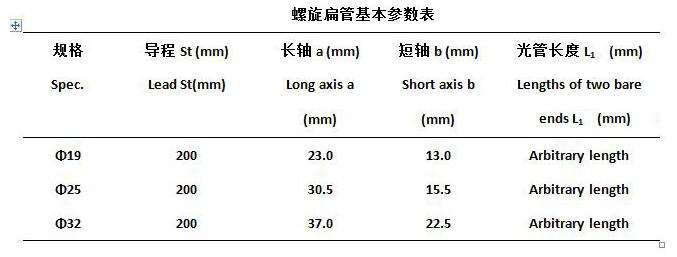

螺旋扁管尺寸參數

圖 螺旋扁管基本尺寸參數圖

注：上表為標準型螺旋扁管基本參數，若有特殊要求，可按需要的導程及長軸值制造螺旋扁管。

螺旋扁管應用場合
      螺旋扁管換熱器近些年來得到進一步的完善與發展，它比其它種類的換熱器更可靠、更有效，幾乎所有規定使用管殼式換熱器的系統都可以使用。自1984年以來，全世界制造和銷售了幾千臺螺旋扁管換熱器，可以用于氣-氣，液-液，液-氣換熱過程，遍及化學、石油、食品、造紙、電力、冶金、礦業和城區供暖等多個行業。
